Профиль для складов и паркингов модель STF Профиль для складов и паркингов модель STF

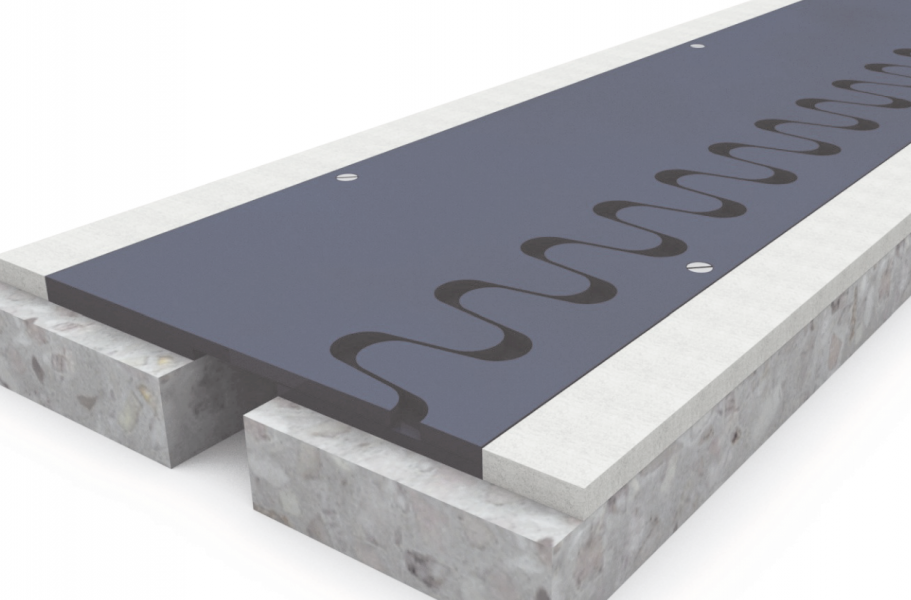

Профиль для складов и паркингов модель STF

накладной встраиваемый на щель 60-200 мм, нагрузка до 600 кН

ОПИСАНИЕ
Основой конструкции деформационного шва является направляющие пластины из нержавеющей стали марки AISI 304 или 430 (по желанию заказчика). Пластины надежно крепятся анкерами к подготовленному надежному основанию. Внутри прокладывается гидроизоляционная мембрана и вся конструкция шва разработана таким образом, чтобы препятствовать проникновению в полость шва воды и грязи, а так же иметь повышенную износостойкость при эксплуатации. Преимущества этой конструкции от других моделей - это отсутствие неровностей при прохождении автотранспорта, что повышает долговечность и избавляет от дополнительного шума проезда. Недостатком данной конструкции можно считать только отсутствие возможности вертикальных движений (сейсмические зоны), т.е. данная модель подходит только для горизонтальных движений (см. ниже в таблице величина W).

ОБЛАСТЬ ПРИМЕНЕНИЯ

Обустройство деформационных швов и разъёмов при строительстве проездов автотранспорта из железобетонных плит и композитных материалов, а также при возведении торговых комплексов, складских помещений, грузовых площадок, многоярусных подземных парковок и других конструкций с возможной нагрузкой на область деформационного шва 600 кН.

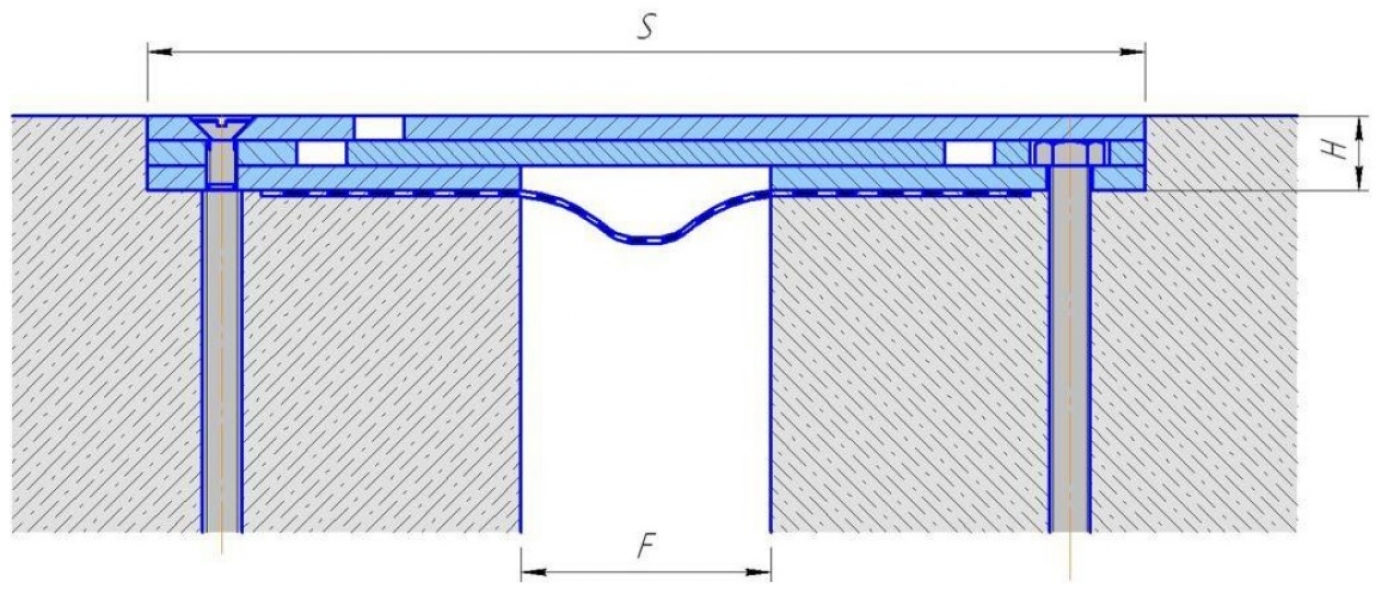

Комментарии к обозначениям:
F
 - максимальная ширина шва в начальном состоянии
H - общая толщина конструкции
W - допустимые горизонтальные движения (относительно величины F)
S - общая ширина конструкции (относительно величины F)
кН - килоньютон (100 кН ~ 10 тонн)

Артикул модели F
(мм)
H
(мм)
W
(+/- мм)
S
(мм)
Допустимые нагрузки
(кН)
STF 60/15 60 15 +/- 10 200 150
STF 60/24 60 24 +/- 10 200 300
STF 60/30 60 30 +/- 10 200 600
STF 100/15 100 15 +/- 15 325 70
STF 100/24 100 24 +/- 15 325 250
STF 100/30 100 30 +/- 15 325 500
STF 150/24 150 24 +/- 20 480 200
STF 150/30 150 30 +/- 20 480 400
STF 200/30 200 30 +/- 25 635 300
